Циркуляционный насос: разновидности и правила выбора устройства

Отопительные системы, имеющие гравитационную систему циркуляции теплонагревателя, уже давно утратили свою популярность, так как они не обеспечивают равномерное распределение жидкости по системе, имеют слабый напор и давление, что не позволяет обогревать каждый из участков системы одинаково эффективно. Для устранения таких проблем применяются циркуляционные насосы, которые увеличивают давление и напор перекачиваемого теплонагревателя.

Удовлетворить потребности конкретной отопительной системы можно только, если правильно рассчитать параметры, и выбрать устройство. В этой статье мы рассмотрим, как подобрать циркуляционный насос для отопления, обеспечив максимально эффективный обогрев помещений.

Классификация

Основной задачей насосного оборудования такого типа является увеличение скорости перемещения теплонагревателя по трубам. Для систем с принудительной циркуляцией, это устройство является неотъемлемой частью, а для отопительных систем естественной циркуляции – эффективным средством увеличения эффективности обогрева помещений.

 Среди циркуляционных насосов выделяются 2 типа устройств, отличающихся по конструкции:

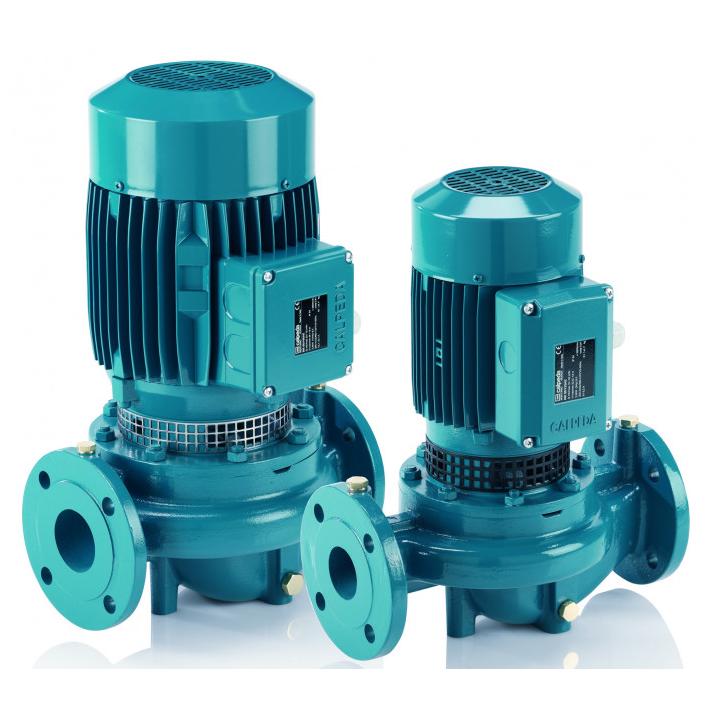

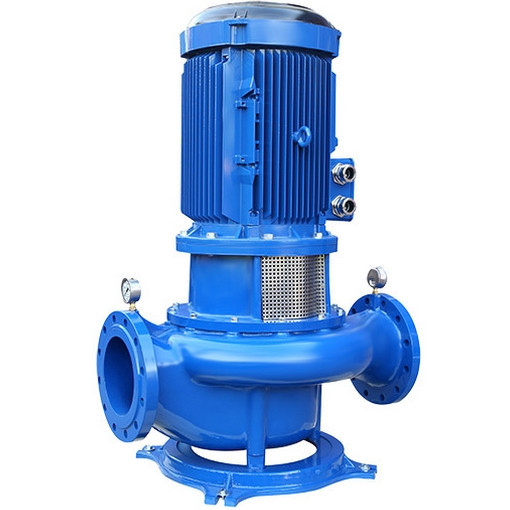

  1. С «сухим» ротором. Оборудование имеет такое наименование потому, что с теплоносителем контактирует только рабочий вал, тогда как ротор и электропривод герметично изолированы несколькими уплотнительными кольцами. Такие насосы отличаются высоким КПД (достигает 85%), что является их основным преимуществом. Однако, устройства с сухим ротором требуют регулярного техобслуживания, так как твердые частицы часто попадают в уплотнители, что нарушает герметичность. Также такие насосы при функционировании издают значительное количество шума.

Такие параметры не позволяют использовать оборудование в квартирах и частных домах. Они чаще применяются для больших систем, где требуется снижение расходов энергопотребления и повышение производительности.

  1. С «мокрым» ротором – с теплонагревателем контактирует и рабочий вал, и ротор, а электропривод со стартером находится в герметичном отделе. Таким устройствам присущ более низкий КПД (всего 50%), что позволяет их использовать только в небольших системах. Преимуществом является то, что устройства практически не издают шумовых эффектов при работе.

Особенности конструкции

Каждый из циркуляционных насосов состоит из нескольких ключевых деталей. Таковыми являются:

  • рабочий вал – обеспечивает перекачивание теплонагревателя по системе;
  • электропривод – основная его задача заключается в приведении рабочего колеса в действие;
  • камера – имеет входной и выходной патрубки, присоединяющиеся к магистральному трубопроводу;
  • герметичный корпус – большинство циркуляционных насосов имеют степень защиты IP44, что позволяет уберечь внутреннюю часть устройства от пыли и брызг, летящих под любым углом;
  • коробка с клеммами – предназначается для подключения электрического питания, обеспечивающего запуск электропривода.

Особенности монтажа и запуска

Обеспечить долговременную работу оборудования и его высокую производительность можно только при соблюдении правил монтажа:

  • вал должен располагаться в горизонтальном положении, в особенности для насосов с «мокрым» ротором. Однако, на его расположение не влияет ориентация магистрали (вертикальная, горизонтальная, наклонная);
  • коробка для подключения электричества должна находиться в верхней части, что исключит риск короткого замыкания даже при утечке;
  • всегда нужно предусмотреть байпас, который обеспечит естественную циркуляцию теплонагревателя, при отключении электричества;
  • перед запуском необходимо обязательно удалить оставшийся в системе воздух через клапан, расположенный на корпусе.

Критерии выбора

Важно знать, как подобрать циркуляционный насос, чтобы оборудование полностью удовлетворило потребности отопительной системы. При выборе устройства, рекомендуется руководствоваться следующими параметрами:

  • производительность – определяет количество жидкости, которое может пропустить через себя агрегат за единицу времени. Данное значение принимается равным мощности котла. Все очень просто, если котел по мощности выдает 40 кВт, то насосное оборудование подбирается с производительностью 40 литров в минуту;
  • напор – определяется высоту, на которую сможет подняться теплонагреватель по вертикальной трубе. Для определения нужно напора, необходимо высчитать общую длину труб системы, разделить полученное значение на 10, после чего умножить на 0.6;
  • количество скоростей – рекомендуется выбирать оборудование, которое будет иметь функцию переключения скоростей. Это позволит поддерживать комфортный микроклимат в отапливаемых помещениях;
  • мощность – определяется на основании ширины просвета труб. Чем уже магистраль, тем выше сопротивление. Это означает, что для труб с малой шириной сечения, требуются насосы с большей мощностью.

Если вы не знаете, какое оборудование выбрать, рекомендуется обратиться за консультацией к профессионалам.

Мы поставляем насосное оборудование промышленного типа, не предназначенное для использования в квартирах и частных домах. Наша компания является официальным представителем CNP на территории России. Продаваемые нами устройства эффективно решают задачи производственных и других специализированных объектов, где требуется обеспечить высокую производительность и бесперебойную работу оборудования.
