Схема подключения погружного насоса к мембранному баку

Погружные насосные системы с аккумуляторами используют в качестве альтернативы централизованному водоснабжению. Такие агрегаты устанавливают преимущественно в частных домах, загородных коттеджах, на дачах. В данном обзоре мы рассмотрим специфику работы насоса от гидроаккумулятора, выделим ключевые преимущества такого устройства, определим тонкости монтажа.



Помимо необходимых знаний и навыков при организации системы водоснабжения необходимо учитывать технические требования. Не каждый домовладелец может разобраться с ключевыми моментами при установке, поэтому перед началом работ важно объективно оценить свои навыки.

В данном обзоре мы постараемся дать ответы на популярные вопросы, интересующие домовладельцев. В результате вы сможете защитить бытовую технику, правильно установить гидравлический бак. Для удобства прилагаем все схемы, инструкции, пошаговые пояснения.

Что собой представляют гидроаккумуляторы?

В сети вы можете найти разные названия гидроаккумулятора. Например, гидробак или мембранный бак. В металлической оболочке помещается грушевидная форма. По своей конструкции он разделен на две части, которые заполнены водой и воздухом. Сама мембрана крепится с помощью патрубка.

Объем воды гидробака сопоставлен с воздушной массой. Соответственно, при увеличении воды, уменьшается воздушное пространство. Этот процесс сопровождается повышением давления в системе. Когда достигают определенных параметров, реле подает сигнал об отключении насоса.

Во избежание коррозийной реакции вода не контактирует с металлической оболочкой. Для этого внутрь ее помещают камеры из резинового бутила. Они достаточно прочные и соответствуют санитарным нормам. За счет этого вода не изменяет свой вкус и не теряет свойств.

Конструкцией гидроаккумулятора предусмотрено наличие специального пневмоклапана. В него закачивается воздух. Через ниппель вы сможете докачать воздух в систему или стравить нужное количество. Для этого потребуется обыкновенный насос. Давление в аккумуляторе полностью контролируется благодаря сжатому воздуху.

Назначение гидробака

Именно в системе водоснабжение гидроаккумуляторы выполняют ряд функций. Ключевой задачей является поддержание нужного давления в сети. Также это устройство позволяет сохранить небольшое количество воды на запас. Если насос не выполняет свою функцию и перекачать воду не удается, можно воспользоваться этими водными сбережениями.

Объем воды, который сохраняется в системе, определяет объем гидроаккумулятора. Также за счет такой организации системы предотвращаются гидроудары. Подключить гидроаккумулятор в скважину можно и самостоятельно.

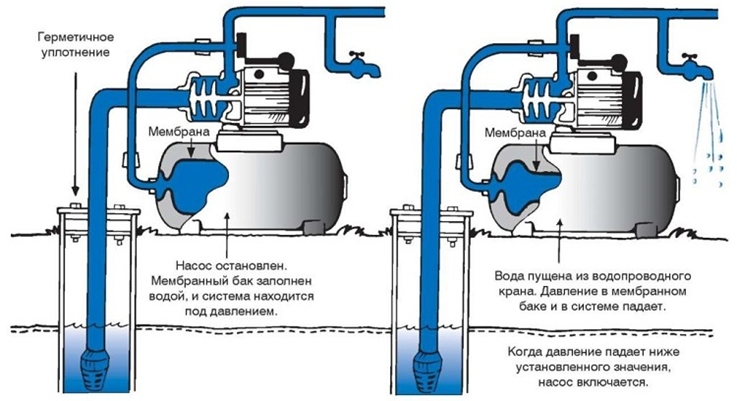

Алгоритм работы всей системы с насосом можно представить следующим образом:

  • насосы перекачивают нужное количество воды в бак. В это время формируется определенное давление. Оно воздействует на грушу. При достижении определенных показателей срабатывает датчик. Он регулирует отключение насоса;
  • при включении воды в доме срабатывает энергия, которая формируется резиновой грушей;
  • насос включается при срабатывании датчика;
  • после этого производится повторное заполнение водой.

Перекачивание воды осуществляется до момента очередного срабатывания сигнала и выключения. Помимо базовых основ при подключении гидроаккумулятора необходимо отслеживать нужное давление и поддерживать его. Для расчетов давления придерживайтесь информации в паспорте устройства.

В продаже встречаются два варианта гидроаккумуляторов:

  • открытые;
  • закрытые.

Открытые гидробаки нельзя назвать лучшим решением из-за больших показателей испарения воды из системы. Из-за этого приходится подкачивать воздух, что очень неудобно. Для открытых аккумуляторов важно предупредить промерзание воды. Для удобства некоторые домовладельцы монтируют автоматику. Она помогает избежать переливов воды. В открытых гидроаккумуляторах вода вступает в реакцию с металлом, что оборачивается коррозией. Это приводит к сокращению эксплуатационного срока. Есть еще ряд особенностей и важных условий монтажа гидроаккумулятора открытого типа. Например, различают горизонтальные и вертикальные установки. Также важно учитывать цвет гидроаккумулятора. Синие модели устанавливают для холодного водопровода, красные для прогрева.

Как подключить гидроаккумулятор?

Способов подключения гидробака может быть несколько. Это зависит от вида насосов, поставленных целей и особенностей эксплуатации.

При монтаже поверхностного насоса важно учитывать его комплектацию. Гидробак может быть отдельной частью насоса или частью агрегата. Чтобы гидроаккумулятор работал в одном направлении, необходимо установить реле давления. Оно будет реагировать на изменения напора. Маномер фиксирует технические параметры работы насоса. Для бесперебойной работы системы водоснабжения устанавливают патрубок и соединяют его с фланцем.

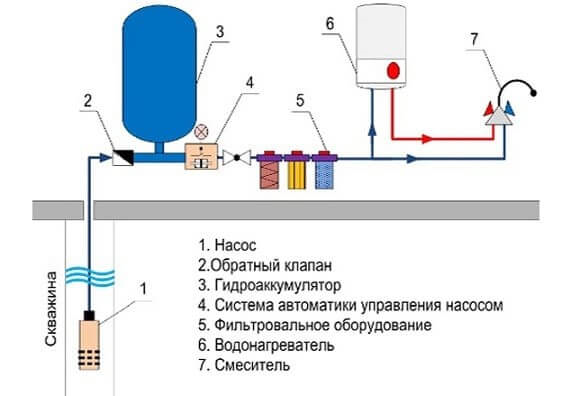

Схема подключения гидроаккумулятора:



Установка гидроаккумулятора с погружным насосом

Для всех насосов установлены технические параметры. Это количество включений и выключений за единицу времени. Если пренебрегать возможностями агрегата, уменьшается срок эксплуатации устройства. При работе с погружным насосом срабатывает реле. Оно влияет на рабочий процесс насоса, вовремя его выключает для приостановления подачи воды.

Для погружных системы важную роль играет допустимый объем воды, который хранится в резервуаре. Он контролирует скачки давления даже в момент работы погружного насоса. При выборе объема гидробака важно учитывать мощность и технические параметры насосов. Также учитывается потребление воды и уровень установки насоса.

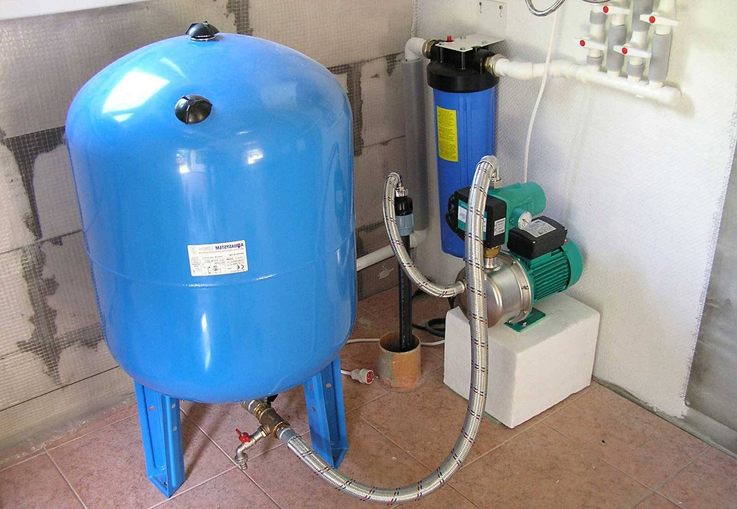

Установка гидроаккумулятора в систему водоснабжения

Гидробак является частью системы при перекачивании воды. С помощью этого специального устройства удается обеспечить непрерывный процесс. При установке необходимо уделять больше внимания крепежным элементам. Учитывают не только статические нагрузки, но и сопутствующие шумы, вибрацию. Для снижения вибраций во время работы насоса используйте резиновые прокладки.

После монтажа нового гидроаккумулятора аккуратно заполняйте его водой. Не стоит делать это под сильным напором. Это важно, чтобы не повредить мембрану. При чрезмерном напоре есть риски выхода из строя системы. Перед заполнением водой стравите весь воздух. Также не забывайте о выборе правильного выбора для установки гидроаккумулятора. Обязательно должен быть доступ к агрегату для его обслуживания.

Для установки гидроаккумулятора придерживайтесь следующей стандартной схемы подключения:

  1. Правильно выведите водопровод.
  2. Установите кабель погружного насоса.
  3. Настройте гидроаккумулятор.
  4. Выполните работы по установке гидробака к системе водоснабжения с учетом технических параметров и условий эксплуатации.
  5. Установите обратный клапан гидробака.
  6. Обеспечьте сливной кран.

После монтажа необходимо проверить устройство. В первую очередь определяют параметры внутреннего давления. Оптимальное значение колеблется в пределах 1,5 атм. Поскольку при монтаже, эксплуатации гидроаккумулятора могли произойти утечки. Без измерения давления нельзя переходить к его использованию.

Для определения уровня давления используют различные мономеры. Электронные устройства считаются достаточно точными при оптимальных температурах, механические прочные и точные, но использовать их можно только для измерения до 2 атм.

Если вы покупаете насосную станцию даже бытового назначения, чаще всего мономеры предусмотрены комплектацией. Однако в бюджетных агрегатах могут быть погрешности при измерении показателей. Именно давление влияет на напор воды.

Поскольку весь объем бака распределяется между воздухом и водой, при уменьшении одного из показателей увеличивается второе значение. Поэтому, важно придерживаться соотношения объемов воздуха и воды. Когда давление в агрегате увеличено, он будет чаще включаться и выключаться. Это отражается на сроках эксплуатации насосов.

Принципы выбора гидроаккумулятора

В продаже можно найти множество производителей и моделей, однако преимущественно при выборе гидроаккумулятора обращают внимание на технические параметры и условия эксплуатации. Для начала необходимо изучить ключевые особенности гидробака. Рассмотрим отличительные параметры, на которые обязательно стоит обратить внимание.

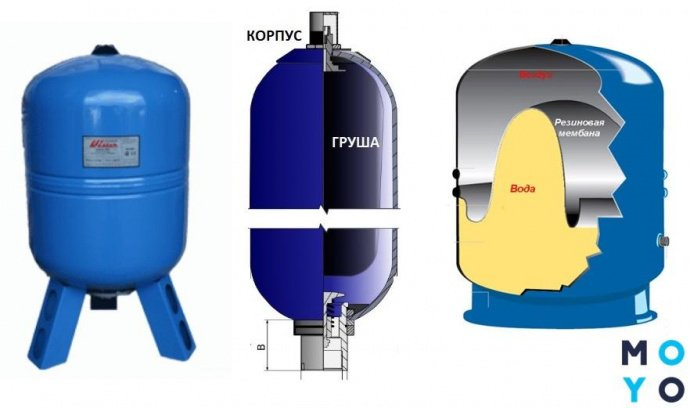

Тип гидроаккумулятора для насоса: мембранный или баллонный

По своему принципу работы эти два вида устройства практически одинаковые. Отличительно лишь то, что в мембранные аккумуляторы имеют мембраны из каучука. В баллонных аккумуляторах есть участки, где вода контактирует с металлом. В этом случае есть риски коррозии, поэтому чаще всего домовладельцы выбирают именно баллонные модели.



Плюс последних еще в том, что они очень удобный в обслуживании. При необходимости можно заменить мембрану, после чего продолжить использовать их. Такая практичная модификация стоит недорого, хотя и прослужит вам достаточно много времени при соблюдении правил установки и обслуживания.

Под каждую модель подходит определенный тип мембраны. Если вы в дальнейшем планируете менять не весь агрегат, а только эту составляющую, убедитесь в ее ценовой доступности.

Выбор оптимального размера

Объем гидроаккумулятора зависит от количества проживающих в доме людей, уровня потребления воды. Оптимально на семью из 4 человек выбрать гидроаккумулятор на 24 литра. При увеличении количества точек воды есть возможность установки дополнительного агрегата. Просчитайте количество точек потребления воды для определения оптимального объема устройства.

Гидроаккумуляторы по способу установки

Разделяют вертикальные и горизонтальные баки по способу монтажа. Это никак не влияет на технические параметр и возможности устройство. Выбор модели зависит от особенностей и удобства эксплуатации.

Вертикальные гидроаккумуляторы в приоритете для установки с погружными насосами при ограниченном пространстве. Горизонтальные модели чаще выбирают для монтажа горизонтальных агрегатов. Плюс в том, что их можно устанавливать в верхней части насосов прямо на корпусе.

Объемы гидроаккумуляторов

Если вы уже определились с конструктивными особенностями агрегата, способом установки, можно переходить к расчетам оптимального объема. Чаще всего для этого профессионалы используют специальные формулы, с помощью которых можно узнать оптимальное значение объема. Если точную вместимость достаточно сложно, можно воспользоваться стандартами типообъемов.

В сети можно найти специальные таблицы с указанием соответствий, на которые можно ориентироваться для ориентировочных расчетов. Предположим, на семью из трех человек достаточно будет гидроаккумулятора объемом до 24 литров.

Помимо выбора объема учитывают работоспособность, количество сокращений насосного оборудования. Для каждого насоса эти значения индивидуальные. Однако производители не рекомендуют включать более 30 раз в час. Не стоит использовать слишком большие объемы баков для подключения к насосам. Достаточно будет 24 литров для частного домовладения на 3-4 постояльца.

При выборе места установки старайтесь определить локацию поближе к самому насосу во избежание лишних затрат. Баки с резервуарами наиболее актуальны для домов, где есть перебои с электроэнергией. Если из-за сбоев в системе насосное оборудование часто выключается, тогда лучше выбрать аккумулятор от 100 литров.

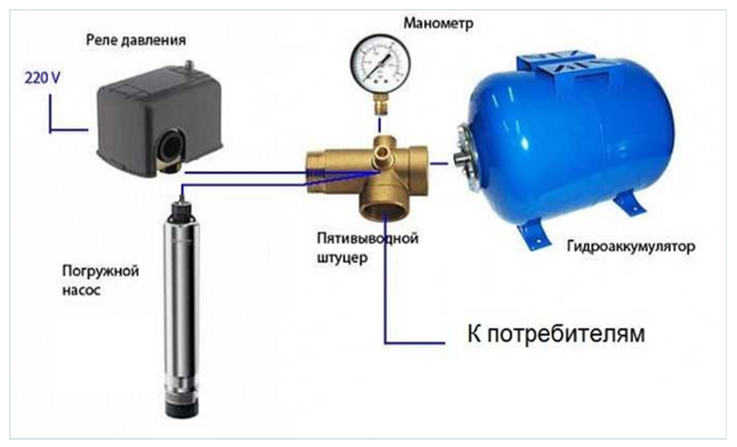

Принцип подключения гидроаккумулятора

Сама система водоснабжения помимо гидробака включает реле давления, сам насос, клапан, фильтр, трубопровод, питание. Вы должны определить оптимальное положение гидроаккумулятора. Остальные элементы системы присоединяются с помощью штуцера. В нем должны быть 5 выходов разного диаметра для удобного и быстрого подключения составляющих для обвязки.

Именно штуцер считают основой для подсоединения гидроаккумулятора к погружному или поверхностному насосу. Сначала к баку крепят сам штуцер. Затем соединяют его с мономером и реле давления. В последнюю очередь присоединяют трубу и разводку. В обратном клапане накапливаются запасы воды.

Устанавливают насос по следующей схеме:

  1. Погружное устройство погружаем под воду с учетом оптимального уровня и технических параметров насоса.
  2. Фиксируем страховочный трос.
  3. Объединяем между собой все комплектующие системы с помощью штуцера.
  4. Настраиваем реле давления.

При настройках давления важно добиться оптимальных значений, которые обеспечат бесперебойную работу устройства. Когда все шаги выполнены, вы получите бесперебойную работу насоса с гидроаккумулятором.

Погружной насос должен будет перекачивать воду из источника на глубине в гидробак. В нем регулируются значения давления. При достижении максимальных показателей на реле, оборудование автоматически отключается. Поскольку в гидроаккумуляторе будет запас воды, вы можете использовать ее.

Какие неисправности могут быть в работе гидроаккумулятора?

Чаще всего выходит из строя мембрана. В этом случае можно заменить только эту деталь. Это допустимо в баллонных типах гидроаккумуляторов без специальных устройств и навыков. Если устройство часто выключается и включается, это может быть обусловлено проблемами в работе напорного бака. Выделяют две причины: отсутствие воздуха и повреждение резиновой мембраны. В первом случае устранить неисправность можно путем подкачки воздуха, во втором необходимо заменить мембрану.

Если между давлениями прослеживается незначительная разница, нужно настроить реле давления. При резком снижении воздушного давления причина может быть связана с поломкой ниппеля. В этом случае стоит продуть деталь и подкачать с помощью насоса до оптимального значения. Если насос работает без достижения нужных показателей давления, важно оценить целостность труб, которые проходят от аккумулятора до насоса.

Вывод: зачем использовать гидроаккумулятор в системе водоснабжения

В данном обзоре мы рассмотрели, зачем используют гидробаки для организации системы водоснабжения. За счет этого устройства вы сможете продлить срок работы водяного насоса и снизить уровень его износа. Также при перекачивании воды удается избежать гидроударов. Выделим ключевые особенности и задачи, с которыми справляется эта система:

  1. Предотвращение износа насосов. Есть определенный запас воды, количество которой определяется объемом гидробака. Если насос не срабатывает, домовладельцы пользуются именно ресурсами из запаса. Поскольку каждый насос имеет свои технические параметры и определяется допустимое количество включений за единицу времени, гидроаккумулятор сможет предотвратить увеличенное количество манипуляций. Это влияет на срок эксплуатации насосного оборудования.
  2. Контроль над давлением в системе. За счет гидроаккумулятора давление в системе распределяется равномерно, потребители получают горячую воду с нескольких источников даже при одновременном их включении.
  3. Предотвращение гидроударов. Из-за них могут повреждаться трубопроводы, поэтому при включении насоса важно обеспечить защиту от гидроударов.
  4. Запасы воды. Вам не придется использовать дополнительный резервуар для хранения воды. При включении насоса всегда будет определенное количество воды даже в неотложных ситуациях. При потреблении всей воды из резервуара запасы снова пополняются. И это происходит регулярно.

Исходя из вышеописанных особенностей, можно прийти к выводу о пользе и необходимости гидроаккумулятора в системе водоснабжения.
