Расчет циркуляционного насоса для системы отопления

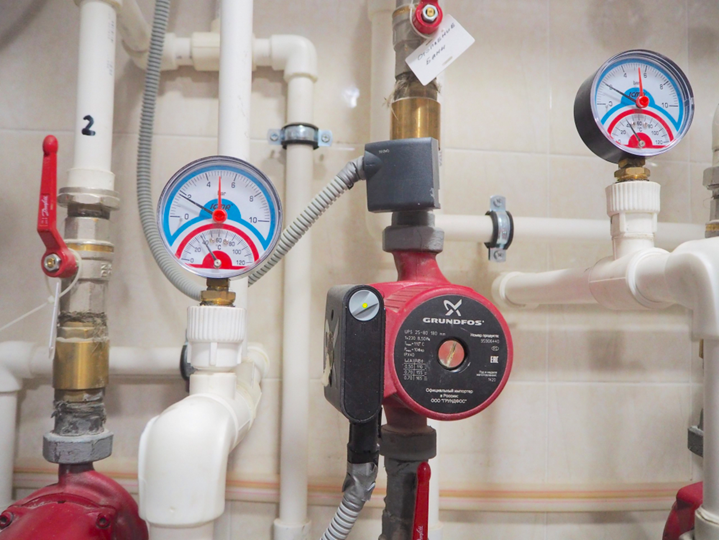

Система отопления в частном доме чаще всего связана с установкой насоса. Его основная задача - оптимизировать движение горячей воды по системе трубопровода. Принудительное движение жидкости по трубам обеспечит равномерное распределение тепла и обогрев всех помещений частного дома одновременно. Это возможно только при выборе подходящего по техническим параметрам агрегата, который сможет справиться с поставленной задачей, учитывая особенности системы трубопровода, квадратуры помещения и других особенностей.



В данном обзоре мы рассмотрим конструкцию и принцип эксплуатации разных видов насосов. Также поможем с расчетами основных параметров, ориентируясь на маркировку агрегата и технический паспорт. Грамотно изложенная информация поможет вам ориентироваться в вопросах выбора, установки, эксплуатации циркуляционного насоса для тепла.



Подбор циркуляционного насоса для отопления дома





При подборе достойного циркуляционного оборудования нужно ориентироваться на рабочие показатели насоса, используемые производителем материалы и эксплуатационные особенности. Современные модели насосного оборудования предусматривают инновационные режимы автоадаптации. Это заводские настройки, которые обеспечивают автоматическую адаптацию насоса к определенным условиям системы. Так, автоматическая адаптация регулирует эффективность насоса в соответствии с текущим теплом системы.Поскольку эффективность регулируется постепенно, рекомендуется установить автоматический режим минимум за неделю до изменения настроек помпы.



Ключевыми преимуществами качественных насосов в системе отопления считают:

  • встроенная автоматика;
  • комфортность эксплуатации;
  • низкий уровень шума при работе устройства;
  • низкое энергопотребление;
  • хорошие показатели мощности.

При оценке насоса учитывается допустимая температура окружающей среды, максимально допустимая относительная влажность, допустимое максимальное давление в системе и другие значения, которые влияют на условия использования насоса.

Правила эксплуатации циркуляционных насосов для отопления

Каждая модель насоса имеет инструкцию, в которой производитель четко указывает правила пользования оборудованием. Вы должны ориентироваться на рекомендованные установки, чтобы обеспечить долговечную работу насоса. Однако есть и базовые правила эксплуатации:

  1. Перед установкой нужно внимательно изучить руководство по эксплуатации.
  2. Если вы обратились к специалисту за услугой установки насоса, он тоже должен соблюдать рабочие стандарты. Монтажник, техник по техническому обслуживанию и пользователь должны соблюдать правила техники безопасности по нормативным документам.
  3. Насосы нельзя устанавливать во влажной среде или в местах с потенциальными рисками воздействия влажной среды, брызг.

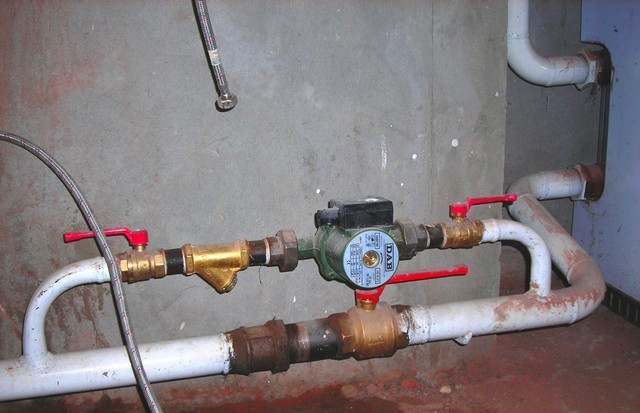

  4. Чтобы упростить техническое обслуживание, установите шаровые краны с обеих сторон насоса. В дальнейшей с их помощью вы сможете спускать воду или воздух при необходимости обслуживания или устранения неполадок.
  5. Во время установки и технического обслуживания теплового насоса нужно всегда отключать подачу электроэнергии от насоса. В противном случае если риски для здоровья.
  6. Контур центрального отопления нельзя часто наполнять жесткой водой, чтобы избежать скопления накипи в трубопроводе. Большое скопление накипи может заблокировать ротор устройство. Это частая проблема, с которой сталкиваются в ремонтных сервисах. Многие владельцы тепловых насосов игнорируют этот пункт, что приводит к нежелательным последствиям.
  7. Насос не может работать без теплоносителя.
  8. При демонтаже электрического насоса с ситемы трубопровода нужно выполнить одно из действий - слить жидкость или закрыть шаровые краны, отключив насос перед демонтажем. В противном случае есть риски сжигания теплоносителем. Теплоносителю свойственны высокая температура и давление.
  9. Летом или при высокой температуре окружающей среды обратите внимание на вентиляция в помещении, где установлен насос. Это поможет предотвратить конденсацию влаги, которая приводит к сбоям в электроснабжении.
  10. В зимнее время владельцы частных домов сталкиваются с проблемой замерзания. Если температура окружающей среды ниже 0 градусов, это блокирует работу насоса. Для устранения проблемы потребуется слить воду из системы отопления, учитывая, что замерзшая вода может разрушить корпус насоса.
  11. Если насос не работает длительное время, закройте шаровые краны и отключите подачу электроэнергии.
  12. При повреждениях электрического провода, обратитесь в авторизованный сервисный центр.
  13. Если двигатель насоса сильно нагревается, немедленно отключите насос от источника питания, закройте запорные вентили и обратитесь к специалистам для консультации и последующего ремонта.

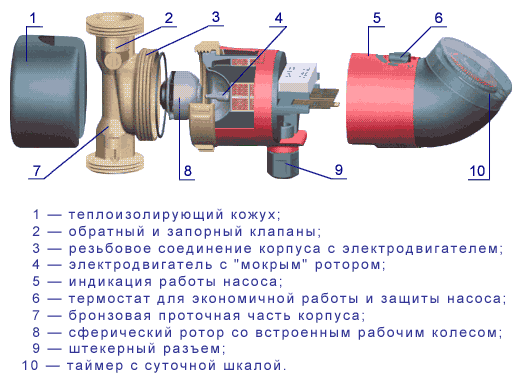

Из чего состоит отопительный циркуляционный насос?

Комплектующие и рабочие элементы циркуляционного насоса определены конструкцией центробежного оборудования. Конструкция включает следующие элементы:

  • корпус. Он должен быть изготовлен из прочного материала;
  • ротор. Он способствует передачи жидкости от вала до турбинного блока;
  • крыльчатки. Это рабочая часть циркуляционного насоса. За счет вращения лопастей перемещается жидкость в системе;
  • уплотнительные элементы. Они способствуют герметизации системы. Надежная изоляция гарантирует блокирование поступления воды в электрическую систему или к другим элементам насоса, где присутствие жидкости недопустимо;
  • электросхема или автоматика. Она обеспечивает работу оборудования, определяет скорость работы насоса.



В каждой модели могут быть свои конструктивные особенности. Также насосы отличаются материалами, расположением патрубков. Все эти моменты учитываются владельцем частного дома перед покупкой циркуляционного насоса для отопления.



Сам отопительный насос имеет небольшой размер. За счет этого отсутствуют проблемы с установкой. Преимущественно специалисты рекомендуют монтировать насос в корпус отопительного котла. Каждый производитель старается сделать насос удобным и практичным с точки зрения монтажа, эксплуатации, обслуживания. Циркуляционные модели для отопления имеют относительно небольшую мощность, однако ее достаточно для перемещения жидкости внутри трубопроповода.





Горячая вода может циркулировать по нескольким зонам с помощью одного циркуляционного насоса и отдельных клапанов регулирования. Второй вариант организации отопительной системы заключается в том, чтобы установить индивидуальные циркуляционные насосы для каждой зоны нагрева в системе трубопровода.



Спорить о том, что лучше: несколько циркуляционных насосов или несколько зональных клапанов, сложно. Все зависит от эксплуатационных условий. Иногда специалисты ориентируются на установку отдельных циркуляционных насосов, аргументируя это рисками ненадежности клапанов, склонных к засорению в моделях некоторых производителей.



Некоторые специалисты склоняются к тому, что современные клапаны отопления так же надежны, как и сами насосы. Однако их преимущество заключается в меньшей стоимости, поэтому выгоднее будет сделать систему отопления именно с их монтажом. Получается, что добавление зонального управления к существующей системе отопления может быть менее затратным в случае с установкой клапанов.



Клапаны проще в установке, дешевле и требуют меньше обслуживания, чем отдельные циркуляционные насосы. Если вы остановитесь на этом решении, нужно исключить покупку бюджетных ненадежных устройств.



Даже когда несколько циркуляционных насосов используются для управления зонами отопления в здании, может быть проще использовать зональный регулирующий клапан, если вы решите разделить зону отопления на два отдельных контура или зоны управления.

Мокрый ротор в циркуляционных насосах для системы отопления

Такие модели насосов применяют исключительно в закрытых контурах. Этот рабочий механизм часто встречается в моделях циркуляционных насосов для отопления. Отличие этих насосов заключается в том, что узлы располагаются именно в водной среде. Все виды насосного оборудования из этой категории объединяет наличие ротора, который расположен в защитном стакане. Он имеет отличную герметизацию за счет прочных уплотнителей.



Поскольку рабочий механизм находится постоянно в жидкости, он не нуждается в дополнительной смазке. Производители устанавливают подшипники скольжения, обеспечивающие стабильную работу насоса. Учитывая специфику работы такого насоса, владельцев частных домов привлекает низкий уровень шума и отсутствие жестких требований к регулярному обслуживанию.



В каждом циркуляционном насосе с мокрым ротором обязательность есть отводы. При скоплении газа их нужно открывать. В таких циркуляционных насосах исключено скопление воздуха. Из-за этого часто насос начинает перегреваться. Это приводит к износу конструктивных элементов.



Сухой ротор насоса

Этот вариант исполнения определяет систему насоса, в которой исключено попадание жидкости в систему оборудования. Сухому ротору насоса присущ эффективный охлаждающий процесс, поскольку через агрегат не проходит горячая жидкость. К минусам в работе относят сопровождающие шумы. Из-за отсутствия смазки жидкостью детали насоса быстрее изнашиваются. По этой причине насосы с сухим ротором считают менее надежными и долговечными.



В последнее время актуальность набирают электронасосы, в которых встроена система автоматического регулирования скорости. Поскольку этот показатель очень важен для рабочего режима оборудования, удается корректировать и другие рабочие параметры:

  • автовыбор оптимального рабочего режима;
  • контролирование температуры трубопровода.



Важные моменты при расчетах циркуляционного насоса для отопления: калькулятор

Перед покупкой циркуляционного насоса обязательно нужно провести ряд расчетов. Без этого невозможно выбрать оптимальную модель оборудования, которая будет справляться с поставленными задачами отопления в системе трубопровода.



При проведении расчетов ориентируются на показатели самого холодного периода. Владелец частного дома или специалист должен ориентироваться значения теплоотдачи. Для вычисления оптимального значения расхода насоса проще всего воспользоваться онлайн-калькулятором. Это быстрый способ для получения точных результатов.

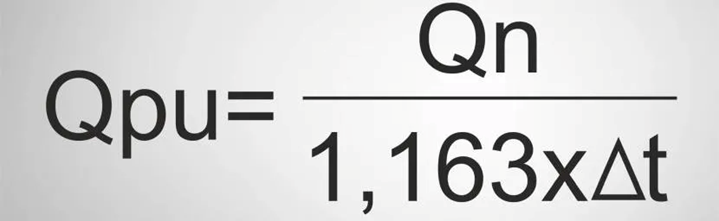

При использовании математических формул потребуется значение мощности и значение температурных показателей в двух трубопроводах - подающем и обратном.







При выборе циркуляционного насоса нельзя ограничиваться только показателями производительности. Нужно рассчитывать напор нагнетателя. Организация насоса в системе отопления зависит и от этажности помещения, количества переходов. Если нужно посчитать максимальное гидравлическое сопротивление в системе трубопровода, потребуется воспользоваться сложными математическими функциями. Существуют упрощенные схемы, результаты по которым не дадут точного результата.



Какие еще параметры важны при расчете насоса?

При подборе циркуляционного электронасоса для отопительного трубопровода важно ориентироваться и на другие технические параметры. Ключевыми считаются производительность и напор.



  1. Рабочее давление. Этот показатель в системе частных домов не превышает 2 атмосфер. Ориентируясь на показатель рабочего давления, предварительно рассчитывают нужный напор.
  2. Температура. Для получения информации о предельных температурах ориентируются на техническую документацию к изделию. Производители могут завышать показатели. Однако здесь действует одно правило - бюджетным насосам не присущ большой диапазон и высокие температурные показатели. Специалисты советуют выбирать оборудование с температурным диапазоном от 110 до 130 градусов. Они отличаются более высокой стоимостью, но использование такого оборудования оправдано долговечностью насоса в условия теплоносителя.
  3. Количество скоростей. Этот показатель не играет особой роли, если остальные параметры были рассчитаны правильно. Преимуществом регулирования скоростей будет возможность перехода на режим экономии энергопотребления. С уменьшением скорости снижается сопутствующий уровень шума.
  4. Автоматическая система. Лучше всего работают циркуляционные насосы со встроенной автоматикой. Она предназначена для блокирования аварийных ситуаций. Чаще всего насосы могут перегреваться, что приводит к их выходу из строя. Встроенный термодатчик с автоматическим включением и выключением насоса позволит предотвратить подобные ситуации, что обеспечит более длительный срок эксплуатации насоса. Автоматика еще и препятствует работе насоса “в сухую”. В этом случае при падении уровня жидкости в трубопроводе насос отключится.
  5. Конструктивные особенности. При выборе агрегата обязательно учитывают его размеры, расположение патрубка, который в дальнейшем определяет принцип установки насоса. Важно обратить внимание на используемые материалы. Предпочтение отдают прочному чугуну. /то отличный материал, который способен выдерживать серьезные нагрузки и постоянное воздействие водной среды. Насосы из пластика также встречаются, однако их эксплуатация оправдана в условиях с потенциально низкими повреждениями.

На каждом изделии должна быть маркировка. Она определяет вид насоса, регулирование скоростей, напор, размер, диаметр штуцеров в миллиметрах.

Особенности гидравлических расчетов отопления

В случае с гидравлическими расчетами системы отопления могут возникать сложности. Водяная система предусматривает использование подвижного теплоносителя. Правильные расчеты гидравлики призваны решить несколько вопросов. Они связаны с:

  • установлением точных параметров практичного теплоносителя. В зависимости от колебаний температуры вы сможете подобрать теплоноситель нужного объема и скорости движения;
  • удается снизить затраты на систему отопления;
  • повышаются эксплуатационные свойства отопительной системы.

Благодаря точным расчетам владелец частного дома сможет сохранить тепловую энергию и эффективно использовать насосное оборудование для организации отопления.





Вывод: какие важные нюансы выбора насоса для отопления нужно учитывать?

Поскольку выбор циркуляционного насоса предусматривает много особенностей, вы должны подойти к этому вопросу максимально ответственно. При выборе отопительного насоса возьмите на вооружение следующие рабочие советы, которые помогут определиться с моделью агрегата:

  1. Выбор подходящего насоса следует за установкой самой системы отопления. Владелец частного дома должен ориентироваться на систему трубопровода и ее специфику. Расчет насоса производится и с учетом количества батарей, оконной системы, тепла в помещении.
  2. При покупке насоса ориентируемся на собственные подсчеты и технические параметры конкретной модели. Сопоставив эти данные, вы сможете подобрать максимально эффективное оборудование. В показателях производительности учитываем запас. Он сделает возможным бесперебойную работу насоса даже при максимальных нагрузках на него. Таким образом удастся избежать износа, который часто оборачивается поломками.
  3. Максимальные показатели мощности и производительности предусматривают соответствующее электропотребление. Следовательно, эксплуатация такого насоса будет дорогостоящей. Плюс ко всему жидкости внутри отопительных труб будет недостаточно для перекачивания, что станет причиной работы насоса “всухую”. Лишняя трата денег в этом случае будет неуместной.
  4. Лучший вариант - насосы с возможностью регулирования мощности и скорости передвижения жидкостей. Регулировка станет отличным способом для получения оптимальных рабочих параметров.



В продаже вы найдете модели циркуляционных насосов отечественного и импортного производства. Они отличаются ценовой политикой, инновациями автоматических систем и основными техническими характеристиками. При установке насоса для отопительной системы лучше изначально выбрать надежную модель высокого качества.
