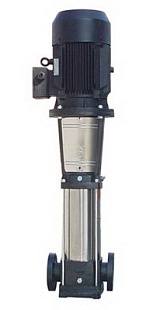

CDL 1 / CDLF 1 - Вертикальные многоступенчатые насосы CDL/CDLF
Электронасосы серии CDL/CDLF - Вертикальные, многоступенчатые, центробежные, с нормальным всасыванием, оснащенные стандартными электродвигателями. Выходной вал двигателя соединяется с валом электронасоса через муфту. Электронасос состоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головной частью. В основании имеются входной и выходной патрубки, расположенные на одной оси. Электронасосы могут поставляться со шкафом управления, обеспечивающим защиту от “сухого хода”, перекоса фаз, перегрузки и короткого замыкания.
Двигатель
- Стандартный асинхронный двигатель
- Степень защиты: IP55
- Класс изоляции: F
- Стандартное напряжение: 50 Гц:
трехфазное исполнение 200-220 / 346-380 В
220-240 / 380-415 В
380-415 В
Перекачеаемые жидкости
Чистые, невзрывоопасные жидкости, не содержащие абразивных твердых или волокнистых примесей и не агрессивных к нержавеющей стали
Условия эксплуатации
- Температура перекачиваемой жидкости:
Горячая вода: до +120°C
- Температура окружающей среды: не более +40°C
- Высота над уровнем моря: до 1000 м
Характеристики в PDF
Применение насосов CDL 1 / CDLF 1
Вертикальные многоступенчатые центробежные насосы - CDL
Насосы серии CDL/CDLF – изделия многофункционального назначения. Используются для перекачивания различных жидкостей, включая воду или технологическую жидкость в широком диапазоне значений температуры, подачи и напора.
CDL применяется для подачи неагрессивной жидкости.
CDLF используется для перекачки слабых растворов кислот и щелочей, растворов масел и спиртов и т.д.
Применение:
Подача воды: фильтрация и перекачка воды в системах водоснабжения, повышение давления в магистральном трубопроводе, повышение давления в системах водоснабжения высотных зданий.
Промышленное повышение давления: системы водоснабжения для технологических целей, моечные установки высокого давления, противопожарные установки.
Подача промышленной жидкости: системы охлаждения и системы кондиционирования воздуха, системы питания котлов и удаления конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочноохлаждающей жидкости).
Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы.
Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.
Характеристики насосов CDL 1 / CDLF 1
Диапазон характеристик
- Макс. производительность: 240 м³/ч
- Макс. напор: 305 м
- Мощность: до 110 кВт
- Высота над уровнем моря: до 1000 м
- Температура окружающей среды: до +40 °С
- Температура жидкости:
- Нормальная температура: -15 °С ~ +70 °С
- Горячая вода: до +120°С
Двигатель
- Стандартный асинхронный двигатель
- Степень защиты: IP55
- Класс изоляции: F
- Стандартное напряжение: 50Гц:
- однофазное исполнение 220-230 В
- трехфазное исполнение 200-220 / 346-380 В; 220-240 / 380-415 В; 380-415 В
